ГДЗ учебник по физике 7 класс Перышкин. §4. Упражнение 1. Номер №2

По рисункам 8 и 9 определите цену деления амперметра и вольтметра.
Задание рисунок 1
рис. 8
Задание рисунок 2
рис. 9

Решение
reshalka.com

ГДЗ учебник по физике 7 класс Перышкин. §4. Упражнение 1. Номер №2

Решение

Для определения цены деления необходимо взять 2 соседних числа, найти их разницу (от большего отнять меньшее), а затем разделить полученное число на количество маленьких штрихов между этими числами.

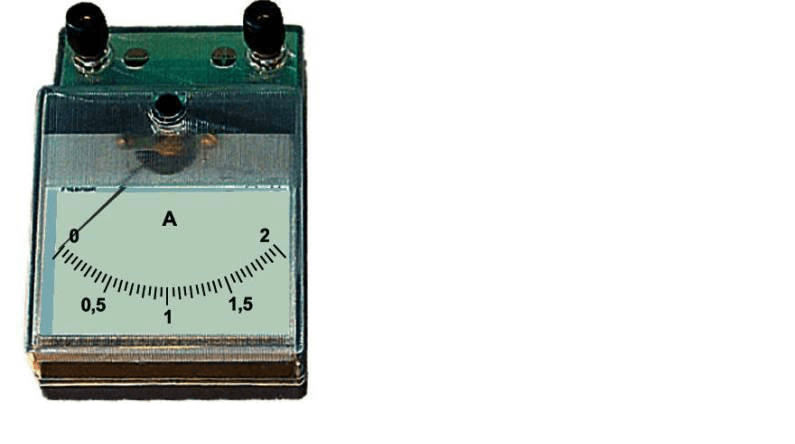

На амперметре возьмем числа 0,5 и 1. Расстояния между этими штрихами разделены на 10 делений.
Таким образом, цена каждого деления амперметра будет равна
$\frac{1 А - 0,5 А}{10} = \frac{0,5}{10} = 0,05$ А.

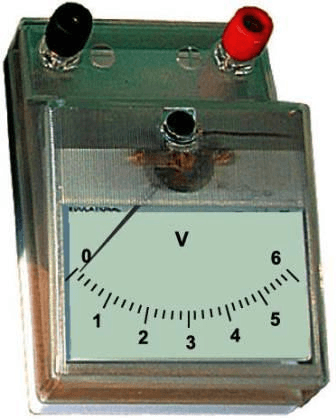

На вольтметре возьмем числа 2 и 3. Расстояния между этими штрихами разделены на 5 делений.
Таким образом, цена каждого деления вольтметра будет равна
$\frac{3 В - 2 В}{5} = \frac{1 В}{5} = 0,2$ В.

Теория по заданию

Для определения цены деления шкалы любого прибора, необходимо провести анализ структуры шкалы и использовать простую математическую логику. Рассмотрим теоретический подход к определению цены деления:

Определение понятий:

  1. Цена деления — это минимальная величина, которая соответствует одному делению на шкале прибора. Она показывает, на сколько изменится измеряемая величина при переходе от одной отметки шкалы к следующей.
  2. Шкала прибора — это последовательность отметок и числовых значений, нанесённых на прибор для определения значения измеряемой физической величины.

Пошаговый процесс вычисления цены деления:

  1. Определение диапазона измерений:

    • Внимательно изучите шкалу прибора. Найдите минимальное значение, обозначенное на шкале (обычно это "0"), и максимальное значение. Это и будет диапазон измерений.
  2. Определение количества делений между двумя соседними числовыми отметками:

    • Между двумя соседними числовыми значениями на шкале часто присутствуют несколько делений, которые не подписаны числами. Подсчитайте количество таких делений.
  3. Расчёт значения одного деления:

    • Для того чтобы вычислить цену одного деления, определите разницу между двумя соседними числовыми отметками на шкале.
    • Разделите эту разницу на количество промежуточных делений.

Формула для расчёта цены деления:
$$ \text{Цена деления} = \frac{\text{Разница между числовыми отметками}}{\text{Количество делений между отметками}} $$

Пример использования теоретического подхода:

Допустим, на шкале прибора между значениями "0" и "2" есть 10 промежуточных делений. Тогда:
− Разница между соседними числовыми отметками = $ 2 - 0 = 2 $.
− Количество делений между этими отметками = 10.

Цена одного деления:
$$ \text{Цена деления} = \frac{2}{10} = 0.2 $$

Замечания:

  1. Важно учитывать, что цена деления не всегда является целым числом. Она может быть дробной.
  2. Если шкала прибора включает разные участки с разной плотностью делений, то цена деления может отличаться в разных частях шкалы.

Применение теоретической части:

Теперь, используя вышеописанные шаги, можно определить цену деления амперметра (рис. 8) и вольтметра (рис. 9) по их шкале.
