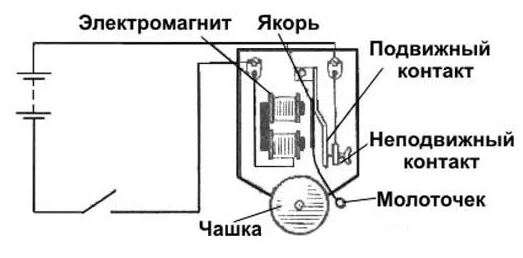

Электрический звонок рассчитан на напряжение 6 В. С помощью небольшого трансформатора он может быть включён в осветительную сеть напряжением 220 В. Начертите схему такого включения. Укажите отношение числа витков первичной и вторичной обмоток трансформатора.

Для решения задачи важно понять, как работает трансформатор и как связаны между собой параметры его первичной и вторичной обмоток. Рассмотрим ключевые теоретические аспекты.

Принцип работы трансформатора.

Трансформатор — это устройство, предназначенное для изменения напряжения переменного тока. Он состоит из первичной обмотки, вторичной обмотки и сердечника, на который намотаны обмотки. Основное назначение трансформатора в данной задаче — преобразовать напряжение из 220 В до 6 В, чтобы электрический звонок мог корректно работать.

Основное уравнение трансформатора.

Работа трансформатора подчиняется следующему соотношению:

$$ \frac{U_1}{U_2} = \frac{N_1}{N_2}, $$

где:
− $U_1$ — напряжение на первичной обмотке (в данном случае 220 В),
− $U_2$ — напряжение на вторичной обмотке (в данном случае 6 В),
− $N_1$ — число витков первичной обмотки,
− $N_2$ — число витков вторичной обмотки.

Это уравнение показывает, что отношение напряжений на обмотках равно отношению числа витков на этих обмотках.

Тип трансформатора.

Поскольку $U_1 > U_2$ (220 В больше 6 В), трансформатор в данной задаче выполняет функцию понижения напряжения. Такой трансформатор называется понижающим, и он уменьшает напряжение, передавая электрическую мощность от первичной обмотки ко вторичной.

Обоснование выбора соотношения витков.

Для понижения напряжения с 220 В до 6 В используем основное уравнение трансформатора:

$$ \frac{N_1}{N_2} = \frac{U_1}{U_2}. $$

Подставим значения напряжений:
$$ \frac{N_1}{N_2} = \frac{220}{6}. $$

Это соотношение числа витков первичной и вторичной обмоток трансформатора. Оно показывает, сколько витков должно быть на каждой обмотке, чтобы выходное напряжение соответствовало требованиям звонка.

Схема подключения.

Для решения задачи необходимо представить электрическую схему. В данной схеме:

1. К первичной обмотке трансформатора подаётся переменное напряжение 220 В из сети.
2. Ко вторичной обмотке подключается электрический звонок, рассчитанный на напряжение 6 В.
3. Важным элементом является общий магнитопровод трансформатора, через который передаётся электромагнитная энергия между обмотками.

Схематически это можно изобразить следующим образом:
− Источник переменного напряжения сети 220 В подключается к первичной обмотке.
− Вторичная обмотка подключается напрямую к электрическому звонку.

Заключение.

Для успешного использования звонка при данных условиях необходимо выбрать трансформатор с таким соотношением числа витков, чтобы напряжение на вторичной обмотке было 6 В, а первичной — 220 В. Соотношение числа витков определяется как $N_1 : N_2 = 220 : 6$, что можно упростить до целых чисел, если требуется. Схему подключения нужно начертить, учитывая элементы: первичную обмотку, вторичную обмотку, сердечник и подключённые устройства (звонок и сеть).
