ГДЗ Физика 7-9 классы сборник вопросов и задач к учебнику Перышкина автор Марон. Параллельное соединение проводников. Номер №1129

Составьте электрическую цепь из источника тока, выключателя и трёх ламп, соединённых между собой параллельно. Измерьте силу тока в каждой из них, в общей цепи. Сравните результаты. Сделайте вывод.

Решение
reshalka.com

ГДЗ Физика 7-9 классы сборник вопросов и задач к учебнику Перышкина автор Марон. Параллельное соединение проводников. Номер №1129

Решение

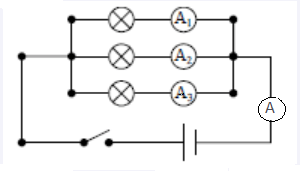

Решение рисунок 1
Измерим с помощью амперметра силу тока в 3 лампах, соединенных параллельно, и силу тока в цепи.
Допустим показания амперметра $I_{1} = 1$ А, $I_{2} = 0,5$ А, $I_{3} = 0,5$ А, I = 2 А.
Сравним полученное значение с расчетной формулой:
$I = I_{1} + I_{2} + I_{3} = 1 + 0,5 + 0,5 = 2$ А.
Вывод: при параллельном соединении сила тока в неразветвленной части цепи равна сумме сил токов в отдельных параллельно соединённых проводниках.

Теория по заданию

Для решения задачи необходимо провести несколько шагов, связанных с основами электричества и электрических цепей. Вот подробное объяснение теоретической части:

  1. Основные элементы электрической цепи:

    • Источник тока: это устройство, которое генерирует электрическую энергию. Примеры включают батареи и аккумуляторы.
    • Выключатель: это устройство, которое разрывает или замыкает электрическую цепь, тем самым контролируя подачу электричества.
    • Лампы: это устройства, которые преобразуют электрическую энергию в световую. В данной задаче рассматриваются три лампы.
    • Провода: они соединяют все элементы цепи, создавая замкнутый контур, по которому будет течь электрический ток.
  2. Параллельное соединение ламп:

    • В параллельном соединении каждый из компонентов подключен напрямую к источнику тока. Это означает, что напряжение (U) на каждой лампе будет одинаковым и равно напряжению источника.
    • При параллельном соединении сила тока (I) в общей цепи равна сумме сил токов через каждый отдельный компонент: Iобщая = I1 + I2 + I3
    • Сила тока в каждой ветви определяется по закону Ома: I = U / R, где U — напряжение на лампе, а R — сопротивление лампы.
  3. Измерения и сравнения:

    • Для измерения силы тока через каждую лампу необходимо использовать амперметр, который подключается последовательно с каждой лампой.
    • Чтобы измерить общую силу тока в цепи, амперметр устанавливается последовательно с источником тока.
    • Сравнение результатов измерений должно показать, что сумма токов через каждую лампу равна общей силе тока в цепи.
  4. Выводы:

    • Если напряжение на каждом элементе в параллельном соединении одинаково, то разное сопротивление ламп приведет к разным значениям силы тока через них.
    • Общая сила тока в цепи является суммой токов через все лампы, что подтверждает закон Кирхгофа для параллельных соединений.

Эти теоретические знания помогут вам правильно собрать цепь, выполнить измерения и сделать соответствующие выводы.
