Познакомьтесь с условными знаками на планах в приложении и на рисунке 37. Внимательно изучите рисунок 35 и ответьте на вопросы: а) Как изображают на плане местности дороги? б) Какие участки местности закрашивают на плане зелёным цветом? в) Какие условные знаки имеют вид линий? г) Какие условные знаки использованы на рисунках 36, 37 (c.45, 46)? д) Какими условными знаками показана растительность?

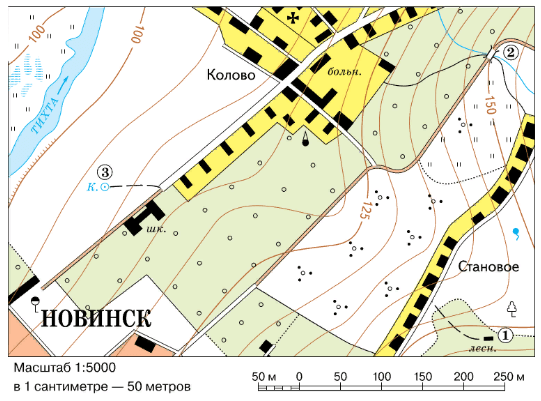

Рис. 35. План местности

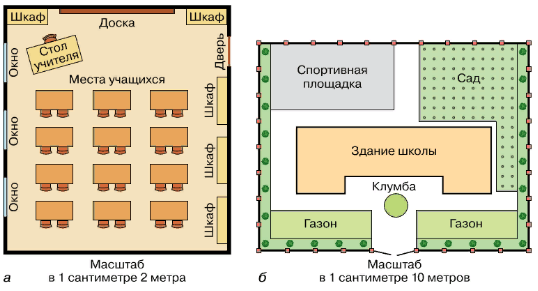

Рис. 36. План класса (а), план пришкольного участка (б)

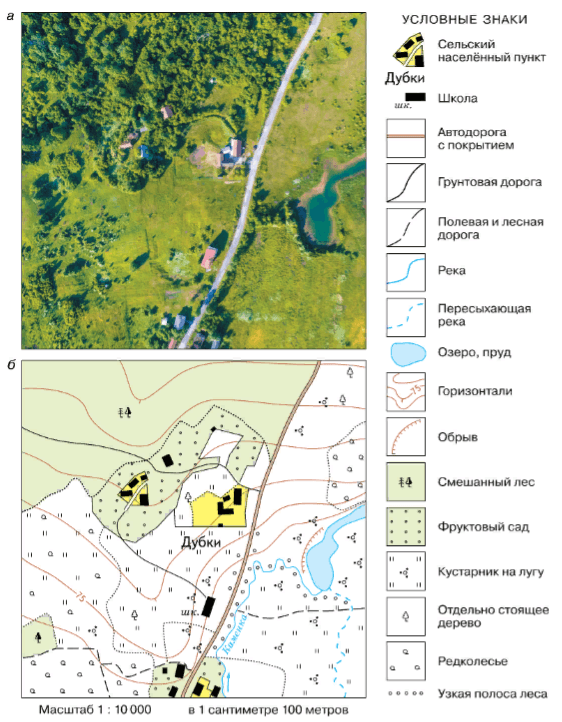

Рис. 37. Отображение местности: а — аэрофотоснимок; б — топографическая карта
а) На плане местности дороги изображают прямыми линиями, придавая им небольшую ширину.
б) Зелёным цветом на плане закрашивают участки леса и фруктового сада на местности.
в) Вид линий имеют условные знаки всех видов дорог, реки, горизонтали.
г) На рисунках 36, 37 использованы условные знаки растительности, зданий, дороги, реки, водоемы, горизонтали.
д) Растительность показана зеленым цветом и уточняется знаками, обозначающими деревья, курсарники, луг, отдельно стоящие дерево или кустарник и т.д.
