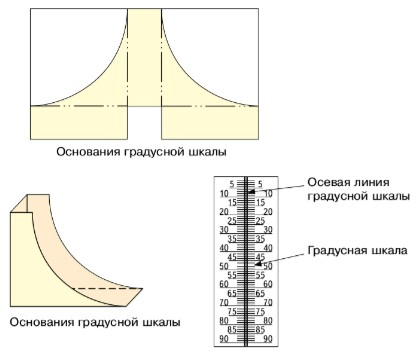

Уже древние мыслители умели определять (измерять) высоту солнца над горизонтом (т.е. угол падения солнечных лучей на горизонтальную поверхность). Измерить высоту солнца можно с помощью модели гномона. Модель прибора состоит из гномона, градусной шкалы и двух оснований шкалы (см. рис.12, с.16).
Измерения, сделанные с помощью модели, позволят нам понять принцип действия солнечных часов и один из способов определения географического положения объектов.
Нам потребуются: картонные заготовки «корпуса» модели (вырежем из цветной вставки Дневника географа−следопыта); гномон − деревянная палочка длиной 11,5см; пластилин; карандаш.
ПЛАН РАБОТЫ
1. Соберём модель прибора так, как показано на рисунках. Наложим и закрепим (клеем, двусторонним скотчем) градусную шкалу на основании так, чтобы деление 0° находилось в верхней части основания, а деление 90° − в нижней части основания.
2. Установим гномон на градусной шкале так, чтобы основание гномона располагалось в точке пересечения осевой линии шкалы с делением 90°. С помощью пластилина укрепим гномон в вертикальном положении.
3. В солнечный день установим прибор на горизонтальной поверхности.
4. Будем поворачивать прибор до тех пор, пока тень гномона не совпадёт с осевой линией градусной шкалы.
5. Сделаем отсчёт значения высоты солнца в градусной мере.
6. Запишем в Дневник географа−следопыта дату и время измерения (час, минута), значение высоты солнца. Через 1, 2 и 3 часа после первого измерения повторим определение высоты солнца.
7. Сделаем вывод.
Мы научились определять высоту солнца над горизонтом, а последовательные наблюдения в течение четырёх часов показали, что градусная мера высоты солнца над горизонтом изменялась от _ ° до _ °.
