Постройте профиль рельефа местности по линии А—Б (рис. 34), используя горизонтальный масштаб — в 1 см 50 м и вертикальный масштаб — в 1 см 5 м. На профиле отметьте реку и родник.
Вам понадобится:
1) лист бумаги в клетку (или миллиметровой);
2) линейка;
3) карандаш (ручка, фломастер).

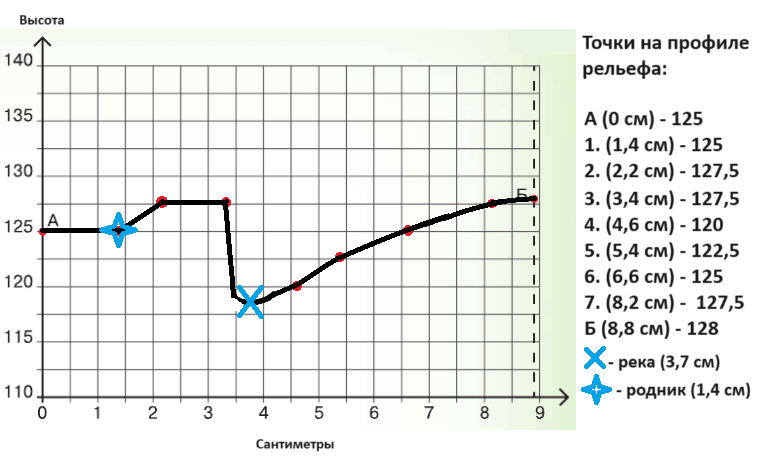

Профиль рельефа:
Все наши показатели в (см) мы умножаем на 2 от исходного значения, так как по условию мы должны построить профиль рельефа в горизонтальном масштабе: в 1 см − 50 метров, а по масштабу топографической карты в 1см − 100 метров.
Разница между горизонталями на профиле рельефа − 2,5 м. (на профиле − движение по вертикали). Поэтому с каждой новой горизонталью мы прибавляли / убавляли по 2,5 м от нашего искомого значения высоты.
