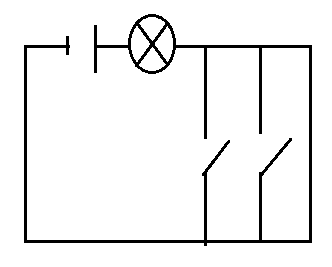

Купе пассажирского вагона освещается электролампой, которую может зажечь или погасить любой из двух пассажиров, занимающих верхние полки купе, посредством переключателя, находящегося у изголовья каждой полки. Составьте и начертите схему соединения лампы и двух переключателей с двумя проводами осветительной сети вагона, соответствующую вышеуказанному требованию.

Для составления схемы соединения лампы и двух переключателей важно понимать теоретические основы работы переключателей и электрических цепей. Давайте рассмотрим ключевые аспекты данной задачи:

1. Принцип работы электрической лампы:
   Электрическая лампа освещения работает за счет прохождения электрического тока через ее нить накаливания или через диоды (в случае светодиодной лампы). Для нормального функционирования лампе необходимо подключение к источнику питания (например, к электрической сети вагона) с помощью проводов.

2. Переключатели и их роль в цепи:
   Переключатели служат для размыкания или замыкания электрической цепи. Когда цепь замкнута, ток проходит через лампу, и она горит. Если цепь разомкнута, ток не проходит, и лампа выключается. В данной задаче используются два переключателя, которые должны быть соединены таким образом, чтобы любой из них мог включить или выключить лампу независимо от положения другого переключателя.

3. Принцип работы перекидных переключателей:
   В задаче указано, что переключатели должны быть способны включить или выключить лампу независимо друг от друга. Для реализации такого функционала используются перекидные переключатели. Эти переключатели имеют три контакта:

   • Общий контакт (Common, обозначается как C);
   • Первый контакт (обозначается как L1);
   • Второй контакт (обозначается как L2).

Перекидной переключатель работает следующим образом:
− В одном положении общий контакт соединяется с первым контактом (C ↔ L1).
− В другом положении общий контакт соединяется со вторым контактом (C ↔ L2).

Использование перекидных переключателей позволяет создать цепь, в которой лампа может управляться двумя независимыми переключателями.

1. Схема управления лампой через два переключателя:
   Для управления лампой с двух мест используется схема, называемая "перекрестным соединением". Основные шаги построения схемы:

   • Источник питания (например, сеть вагона) подключается к лампе. Один провод сети подключается напрямую к лампе, а другой проходит через переключатели.
   • Переключатели соединяются таким образом, что их положение влияет на замыкание или размыкание цепи. Для этого один переключатель соединяется с лампой через общий контакт, а его два других контакта (L1, L2) соединяются с аналогичными контактами второго переключателя.

2. Последовательность соединения:

   • Один провод от источника питания подключается к лампе.
   • Второй провод от источника питания проходит через два переключателя (с использованием их общих и дополнительных контактов) и затем подключается к лампе.
   • Переключатели соединяются между собой так, чтобы они могли замыкать и размыкать цепь в зависимости от их положения.

3. Работа схемы:
   При любом положении переключателей цепь может быть либо замкнута, либо разомкнута. Если оба переключателя находятся в определенном положении (например, оба в "включенном" или оба в "выключенном"), лампа будет гореть. Если один переключатель изменит свое положение, цепь разомкнется или замкнется, в зависимости от текущего состояния.

4. Преимущества такой схемы:

   • Удобство для пользователей, находящихся в разных местах (например, на верхних полках купе).
   • Независимость управления лампой с двух точек.
   • Надежность: схема работает на основе механических соединений контактов.

На основе этой теоретической информации можно составить и начертить схему соединения лампы, переключателей и проводов осветительной сети вагона.
