Объясните схему комнатной электропроводки, изображеённой на рисунке 129. Начертите схему электропроводки своей квартиры.

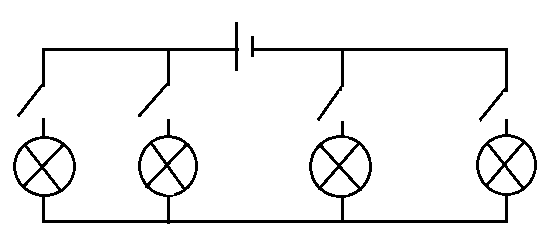

рис. 129

Схема комнатной электропроводки на рисунке 129 представляет собой упрощенное изображение того, как электрическая энергия распределяется и используется в жилом помещении. Рассмотрим основные элементы этой схемы и их функции:

1. Источник питания: На схеме изображены две линии в левой части, которые являются символами проводников, подключенных к источнику электропитания. Обычно это сеть переменного тока с напряжением 220−230 В в бытовых условиях.

2. Розетка: Изображена в нижней части левой стороны схемы. Розетка предназначена для подключения различных электрических приборов. Она соединена параллельно с остальными элементами схемы, что позволяет приборам получать питание независимо от состояния других устройств.

3. Выключатели: На схеме обозначены элементы, которые разрывают или замыкают электрическую цепь. Выключатели обеспечивают управление освещением, позволяя включать или выключать лампы.

4. Лампы: На схеме изображены три лампы, которые представляют собой основные элементы освещения. Лампы подключены параллельно, что позволяет каждой из них работать независимо. Это означает, что если одна лампа перегорит или будет выключена, остальные продолжат работать.

5. Параллельное соединение: На схеме видно, что лампы соединены параллельно друг с другом. Это тип соединения, при котором все элементы подключены к одним и тем же двум точкам в цепи. Параллельное соединение обеспечивает одинаковое напряжение на всех элементах и позволяет использовать каждую лампу независимо от других.

6. Дополнительный элемент: На схеме присутствует элемент, который выглядит как две лампы, соединенные последовательно через небольшой отрезок проводника. Это может быть дополнительное устройство или функция, например, индикаторный свет или декоративная подсветка. Последовательное соединение в данном случае может использоваться для создания специфических условий работы этих элементов.

В реальных условиях схема электропроводки квартиры может быть более сложной и будет включать множество других элементов, таких как автоматические выключатели (предохранители), распределительные коробки, системы заземления и т.д. Эти элементы обеспечивают безопасность, надежность и удобство использования электрической сети.

Когда вы будете чертить схему электропроводки своей квартиры, важно учитывать все подключенные устройства и их расположение. Каждое помещение в квартире может иметь свои особенности, такие как наличие различных источников света, розеток для бытовой техники и других электрических устройств.
