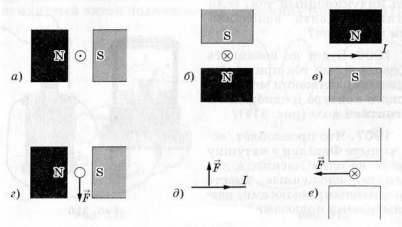

Сформулируйте задачу для каждого случая (рис. 307) и решите её.
рис. 307
Задача:
Определите направление вектора магнитной индукции и силы Ампера.
Ответ:
Вектор магнитной индукции направлен от северного магнитного полюса к южному, то есть вправо.
По правилу левой руки направим вытянутые четыре пальца на себя так, чтобы силовые линии магнитного поля входили в ладонь. Сила Ампера направлена вверх.
Задача:
Определите направление вектора магнитной индукции и силы Ампера.
Ответ:
Вектор магнитной индукции направлен от северного магнитного полюса к южному, то есть вверх.
По правилу левой руки направим вытянутые четыре пальца на себя так, чтобы силовые линии магнитного поля входили в ладонь. Сила Ампера направлена вправо.
Задача:
Определите направление вектора магнитной индукции и силы Ампера.
Ответ:
Вектор магнитной индукции направлен от северного магнитного полюса к южному, то есть вниз.
По правилу левой руки направим вытянутые четыре пальца на себя так, чтобы силовые линии магнитного поля входили в ладонь. Сила Ампера направлена от наблюдателя.
Задача:
Определите направление вектора магнитной индукции и тока в проводнике.
Ответ:
Вектор магнитной индукции направлен от северного магнитного полюса к южному, то есть вправо.
По правилу левой руки ток направлен от наблюдателя.
Задача:
Определите направление вектора магнитной индукции
Ответ:
По правилу левой руки вектор магнитной индукции направлен от наблюдателя.
Задача:
Определите направление вектора магнитной индукции и положение полюсов магнита.
Ответ:
По правилу левой руки вектор магнитной индукции направлен вниз.
Вектор магнитной индукции направлен от северного магнитного полюса к южному, то есть северный полюс сверху, южный − снизу.
Электромагнетизм — раздел физики, изучающий явления, связанные с магнитными и электрическими полями. В данной теме рассматриваются взаимодействия магнитного поля и проводника с током, а также поведение магнитов в пространстве и их взаимодействие.
Магнитное поле — это особый вид материального поля, которое создаётся движущимися электрическими зарядами (например, электрическим током) или постоянными магнитами. Магнитное поле описывается силовыми линиями, которые показывают направление действия магнитной силы. Эти линии выходят из северного полюса магнита и входят в его южный полюс.
Сила взаимодействия между магнитами или между магнитным полем и проводником с током определённо зависит от ряда факторов:
Принцип работы магнитов:
Магниты имеют два полюса: северный (N) и южный (S). Разноимённые полюса магнитов притягиваются, а одноимённые — отталкиваются. Магнитное поле вокруг магнита создаёт особую область, где может быть выявлено его действие.
Действие электрического тока в магнитном поле:
Если проводник с током помещается в магнитное поле, то на него действует сила Лоренца. Сила Лоренца определяется по правилу левой руки: если ладонь левой руки расположить так, чтобы линии магнитного поля входили в неё, а четыре пальца показывали направление электрического тока, то отогнутый большой палец покажет направление силы, действующей на проводник.
Магнитное поле прямого проводника с током:
Если электрический ток проходит через прямой проводник, вокруг проводника создаётся магнитное поле. Направление этого поля можно определить при помощи правила правой руки: если обхватить проводник правой рукой так, чтобы большой палец указывал направление тока, то направление обхвата пальцев будет соответствовать направлению магнитного поля.
Взаимодействие проводника с током и магнитного поля:
Основным эффектом взаимодействия проводника с током и внешнего магнитного поля является появление силы, которая стремится переместить проводник в определённом направлении. Это явление используется в электродвигателях.
Магнитное поле катушки с током:
Если через катушку проходит электрический ток, она создаёт магнитное поле, подобное магнитному полю постоянного магнита. Направление магнитного поля катушки можно определить по правилу правой руки: если обхватить катушку правой рукой так, чтобы пальцы совпадали с направлением токов в витках, то отогнутый большой палец покажет направление магнитного поля внутри катушки.
На основе взаимодействий магнитного поля и проводника с током можно объяснить принцип работы различных устройств, таких как электродвигатели, генераторы, магнитные подъемники и другие.
Каждое изображение на рисунке 307 отображает различные ситуации взаимодействия магнитного поля и проводника с током. Для анализа следует учитывать приведённые выше законы и правила.
