ГДЗ Физика 7-9 классы сборник вопросов и задач к учебнику Перышкина автор Марон. Магнитное поле. Электромагниты. Номер №1228

Предложите схему электрической цепи, в которой можно было бы, нажимая кнопки, изменять направление тока в обмотке электромагнита на обратное.

Решение
reshalka.com

ГДЗ Физика 7-9 классы сборник вопросов и задач к учебнику Перышкина автор Марон. Магнитное поле. Электромагниты. Номер №1228

Решение

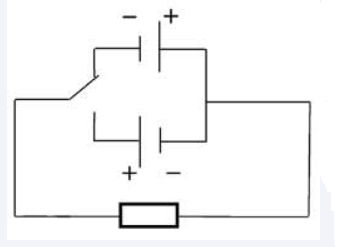

Решение рисунок 1

Теория по заданию

Для решения этой задачи важно понять принцип изменения направления тока в цепи и роль электромагнита. Приведем подробное теоретическое обоснование.

Электрическая цепь и направление тока

Электрическая цепь состоит из источника тока, проводников, потребителей (например, электромагнит) и элементов управления (например, кнопок). Направление электрического тока в цепи определяется тем, как подключены выводы источника тока относительно электромагнита или других элементов цепи.

Электромагнит — это устройство, в котором электрическая энергия преобразуется в магнитную. Когда через его обмотку проходит электрический ток, вокруг нее создается магнитное поле. Направление магнитного поля определяется правилом правой руки: если обхватить проводник с током так, чтобы пальцы указывали направление тока, то большой палец укажет направление магнитного поля. При изменении направления электрического тока изменяется направление магнитного поля.

Задача: изменение направления тока в обмотке

Для изменения направления тока применяют специальный элемент схемы — переключатель или кнопки. Чтобы менять направление тока в цепи, необходимо создать возможность переключения полярности подключения источника тока к электромагниту. Это достигается с помощью так называемой "реверсивной схемы". В таком случае электромагнит подключается к источнику через две пары проводов, управляемых кнопками или переключателем.

Принципы работы схемы

  1. Источник тока: Обеспечивает постоянный ток (например, батарея или аккумулятор). У него есть два вывода — положительный и отрицательный.

  2. Элементы управления: Кнопки или переключатель должны быть устроены так, чтобы при их нажатии полярность подключения источника к обмотке электромагнита менялась. Это можно сделать с помощью так называемого "крестового подключения".

  3. Реверсивное соединение: В такой схеме используются два пути для прохождения электрического тока через обмотку электромагнита:

    • Первый путь обеспечивает движение тока в одном направлении;
    • Второй путь позволяет переключить полярность и изменить направление тока на обратное.

Принципиальная схема

Для реализации данной задачи обычно используется один из двух подходов:

  1. Схема с переключателем (реверсивный переключатель):

    • Переключатель имеет два положения. В первом положении ток идет через обмотку в одном направлении, во втором — в противоположном.
    • Такой переключатель может быть реализован на базе двойного двухполюсного тумблера (DPDT — Double Pole Double Throw).
  2. Схема с кнопками:

    • В схеме используются две кнопки, каждая из которых подключена к отдельному пути прохождения тока через обмотку.
    • Нажатие одной кнопки обеспечивает ток в одном направлении, а другой — в противоположном.

Теоретическое обоснование изменения направления тока

Для изменения направления тока необходимо изменить подключение выводов источника тока к электромагниту. Это связано с тем, что ток всегда идет от положительного вывода источника к отрицательному через потребитель. Если подключение выводов меняется, то ток в потребителе (обмотке) будет идти в противоположном направлении.

Когда направление тока меняется, меняется и направление магнитного поля, создаваемого электромагнитом. Это свойство широко используется, например, в электрических двигателях или реле.

Важно понимать, что переключение должно быть безопасным для элементов цепи. На практике это означает, что кнопки или переключатель должны быть рассчитаны на ток, проходящий через обмотку электромагнита, и соответствовать требованиям к напряжению.

В заключение

Для реализации данной задачи необходимо понимать принципы действия реверсивной схемы, устройство электромагнита, а также правила управления электрическим током с помощью кнопок или переключателей.
