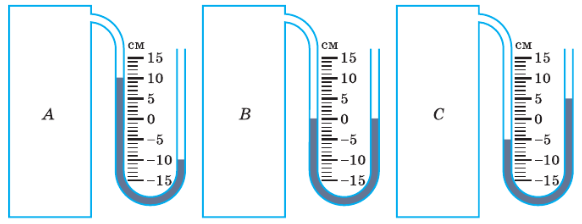

На рисунке 18.4 изображены три сосуда с газом, соединённые с жидкостными манометрами, в которых находится ртуть. Правое колено каждого манометра открыто. Давление окружающего воздуха равно $10^{5}$ Па.
Рис. 18.4
а) В каком из трёх сосудов давление газа равно давлению окружающего воздуха?
б) В каком из трёх сосудов давление газа больше давления окружающего воздуха? Насколько больше?
в) В каком из трёх сосудов давление газа меньше давления окружающего воздуха? Насколько меньше?
В сосуде B давление газа равно давлению окружающего воздуха, так как поверхности газа находится на одном уровне.
В сосуде C давление газа больше давления окружающего воздуха, так как поверхность газа в трубке на воздухе выше, чем в другой трубке.
p = 13 600 кг/$м^{3}$ * 10 Н/кг * 0,1 м = 13 600 Па = 13,6 кПа
Ответ: Давление больше на 13,6 кПа.
В сосуде A давление газа меньше давления окружающего воздуха, так как поверхность газа в трубке на воздухе ниже, чем в другой трубке.
p = 13 600 кг/$м^{3}$ * 10 Н/кг * 0,2 м = 27 200 Па = 27,2 кПа
Ответ: Давление меньше на 27,2 кПа.
