Конструирование систем блоков и исследование условия равновесия блока
Нарисуйте в тетради схемы систем блоков, с помощью которых можно удержать в равновесии груз массой 400 г, прикладывая к свободному концу верёвки силу: а) 4 Н; б) 2 Н. Соберите экспериментальные установки по своим рисункам. С помощью динамометра измерьте силу, прикладываемую в каждом случае к свободному концу верёвки для удержания груза в равновесии.
Сделайте выводы и запишите их.
Конструирование систем блоков и исследование условия равновесия блока
m = 400 г = 0,4 кг
F = 4 Н
P = mg
Следовательно:
P = 0,4 * 10 = 4 Н

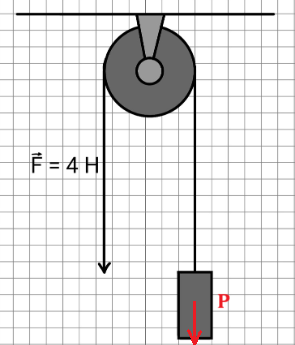

Получаем, что F = P, т.е. выигрыш в силе отсутствует, поэтому для того, чтобы удержать в равновесии груз массой 400 г, прикладывая к свободному концу верёвки силу 4 Н, потребуется неподвижный блок:
Конструирование систем блоков и исследование условия равновесия блока
m = 400 г = 0,4 кг
F = 2 Н
P = mg
Следовательно:
P = 0,4 * 10 = 4 Н
Получаем, что F в 2 раза меньше веса груза, т.е. выигрыш в силе равен 2, поэтому для того, чтобы удержать в равновесии груз массой 400 г, прикладывая к свободному концу верёвки силу 2 Н, потребуется подвижный блок:
