Ректификационные колонны делают очень высокими — до 40 м. Внутри они разделяются горизонтальными перегородками — тарелками с отверстиями. В колоннах бывает 30—40 тарелок. Над отверстиями устанавливаются колпачки, на которых и конденсируются пары веществ, близких между собой по температуре кипения и плотности. Так образуются те или иные нефтепродукты, для каждого из которых в колонне имеются свои секции и свой выход.

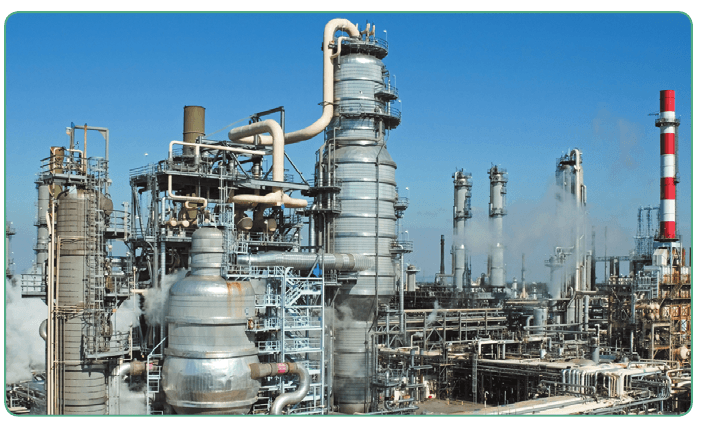

Рис. 38. Ректификационные колонны нефтеперерабатывающего завода

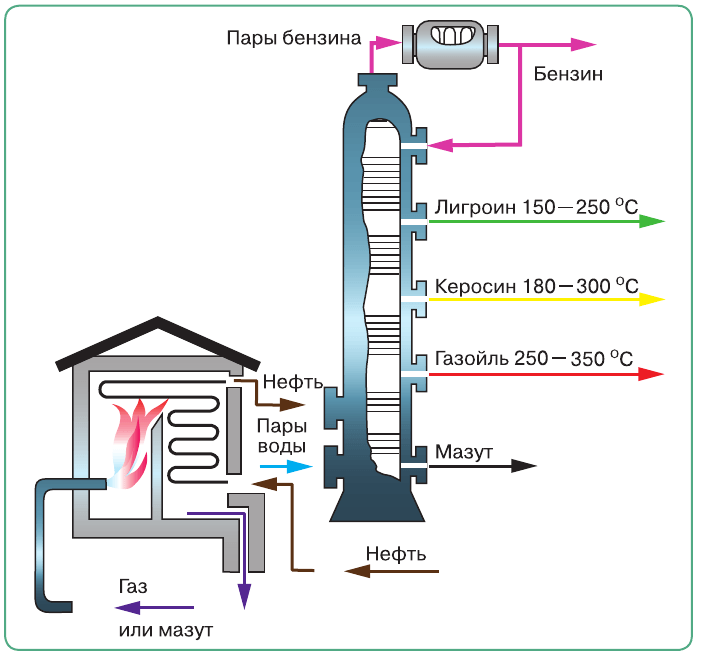

Рис. 39. Схема устройства ректификационной колонны
