УСТРОЙСТВО СВЕТОВОГО МИКРОСКОПА
Цель работы: повторить устройство светового микроскопа, совершенствование знаний правил работы с микроскопом.
Материалы и оборудование: световой микроскоп, готовые микропрепараты крови лягушки.
Ход работы
1. Проверьте себя. Помните ли вы, что основными частями микроскопа являются механическая, осветительная и оптическая? Вспомните назначение каждой части микроскопа. Поработайте с рисунком (рис. 12).
2. Изучите механическую часть светового микроскопа: штатив, предметный столик, тубус, револьвер, макро− и микроскопические винты.
3. Чем представлена осветительная часть микроскопа? Найдите зеркало, конденсор и диафрагму.
4. Оптическая часть микроскопа состоит из окуляров и объективов. Найдите цифры на верхней поверхности окуляра. Какова кратность увеличения окуляра вашего микроскопа? При необходимости окуляр можно заменить на другой.
У объективов тоже разная кратность увеличения. Найдите объективы малого увеличения (х8, х10), большого увеличения (%40), иммерсионный объектив (590). Подсчитайте, чему будет равно общее увеличение вашего микроскопа.
5. Поставьте микроскоп слева (штативом к себе, предметным столиком от себя). Приведите в рабочее положение объектив малого увеличения. Поднимите с помощью макроскопического винта объектив над столиком примерно на 0,5 см, откройте диафрагму и поднимите конденсор. Глядя в окуляр, поворачивайте зеркало до тех пор, пока поле зрения не будет ярко освещено.
6. Положите на предметный столик выданный вам микропрепарат эритроцитов лягушки покровным стеклом вверх. Медленно опускайте тубус с помощью макровинта, чтобы объектив находился на расстоянии около 3—5 мм от препарата. Смотрите сбоку. Глядя в окуляр, медленно поднимайте тубус с помощью макровинта до тех пор, пока не появится изображение объекта. Двигать микропрепарат после установки на малом увеличении нельзя!
7. Вращайте револьвер, чтобы в рабочем положении оказался объектив большого увеличения. Для тонкой фокусировки используйте микроскопический винт.
8. Изучите микропрепарат. Рассмотрите одиночные клетки эритроцитов лягушки, обратите внимание на крупное овальное ядро.
9. Зарисуйте увиденное в рабочей тетради и запишите выводы.
10. После окончания работы снимите микропрепарат с предметного столика. Опустите объектив на расстояние 0,5 см от предметного столика.

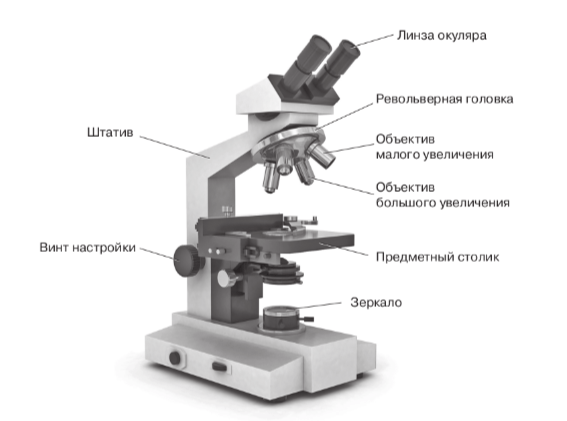

Рис. 12. Современный световой микроскоп
УСТРОЙСТВО СВЕТОВОГО МИКРОСКОПА
Цель работы:
Повторить устройство светового микроскопа, совершенствовать знания правил работы с ним.
Материалы и оборудование:
Световой микроскоп, готовый микропрепарат крови лягушки.
Ход работы
1. Проверка знаний о частях микроскопа:
Я вспомнил, что микроскоп состоит из трех частей:
Механическая часть: включает штатив, предметный столик, тубус, револьвер, макро− и микроскопические винты.
Осветительная часть: зеркало, конденсор, диафрагма.
Оптическая часть: окуляры и объективы.
Рассмотрел рисунок (рис. 12) и убедился, что понимаю назначение каждой части.
2. Изучение механической части:
Изучил штатив, который обеспечивает устойчивость микроскопа. Проверил работу предметного столика, тубуса, револьвера, а также макро− и микроскопических винтов. Все механические элементы исправны.
3. Осветительная часть микроскопа:
Нашел зеркало, которое направляет свет на препарат. Обратил внимание на конденсор, который собирает свет, и диафрагму, регулирующую его интенсивность.
4. Оптическая часть микроскопа:
На окуляре нашел маркировку увеличения — х10. Вычислил общее увеличение для разных объективов:
Объектив малого увеличения (х8): общее увеличение = 10 × 8 = х80.
Объектив большого увеличения (х40): общее увеличение = 10 × 40 = х400.
Иммерсионный объектив (х90): общее увеличение = 10 × 90 = х900.
5. Подготовка микроскопа к работе:
Разместил микроскоп слева от себя, установил штативом к себе, предметным столиком от себя. Привел в рабочее положение объектив малого увеличения. Настроил яркость поля зрения с помощью зеркала и конденсора.
6. Изучение микропрепарата:
Положил препарат крови лягушки на предметный столик покровным стеклом вверх. Опустил тубус с помощью макровинта, наблюдая сбоку, затем настроил резкость, глядя в окуляр. Изображение объекта появилось.
7. Работа с объективом большого увеличения:
Повернул револьвер, чтобы использовать объектив х40. Для тонкой фокусировки применил микроскопический винт.
8. Рассмотрение эритроцитов:
Изучил клетки крови лягушки. Обратил внимание на их крупные овальные ядра.
9. Рисунки:
Клетки крови лягушки
Клетки крови человека
Вывод:
Я повторил устройство микроскопа и освоил технику настройки изображения. Эритроциты лягушки имеют ядра, что отличает их от эритроцитов человека.
10. Завершение работы:
Снял микропрепарат, опустил объектив на 0,5 см от столика, убрал оборудование.
